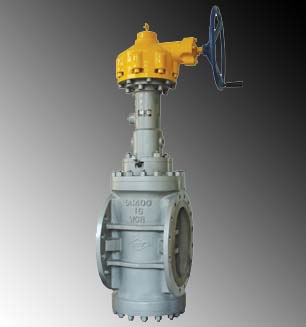

X343(jj)蝸輪雙密封導軌閥系列(將軍閥)
結構特點及工作原理：
1.雙密封導軌閥芯采用楔形結構，在閥芯上兩側的燕尾槽插入密封球瓣 嵌入并能沿燕尾槽滑動，在螺旋導向機構的作用下密封球瓣先離開閥座后旋轉90度，使閥門密封結合面無摩擦，實現閥門能夠長期保持較好的密封性能，使用壽命顯著延長。
2.閥門全閉時，楔形閥芯下降驅使密封球瓣向閥座漲開，起到雙向密封，泄漏率為0
3.閥門全開時，流體通過閥芯，流道的形狀能夠保證理想狀態 低壓力降。
4.氣動或電動雙密封導軌球閥均可有動裝置，當斷電或氣源故障時，可手動操作啟閉。
5.用戶需要時，可設計帶復位彈簧的單位作用或空間罐裝置，以便在停氣時自動復位。
注：實用專利號：ZL02246083.7 發明型專利號：ZL02146003.5
